水电改造一直是房屋装修的重中之重，如果水电改造做不好，日后使用出现问题，那修理起来不亚于重新装修一遍。今天小编将为大家带来房屋装修水电走向示意图，帮助大家一分钟了解所有装修水电走向！

房屋装修水电走向示意图：

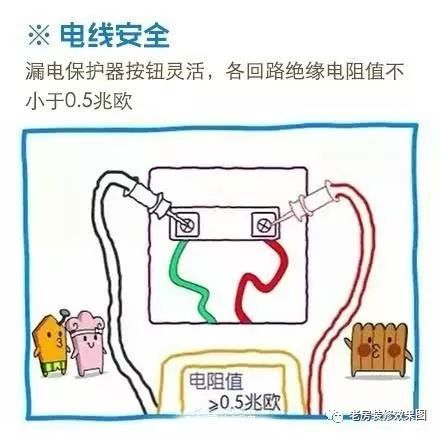

1、电线安全：

漏电保护器按钮灵活，各回路绝缘电阻值不小于0.5兆欧。

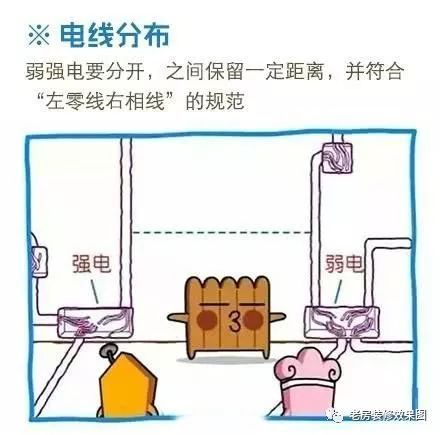

2、电线分布：

弱强点要分开，之间保存一定距离，并符合“左零线又相线”的规范。

3、电线安装：

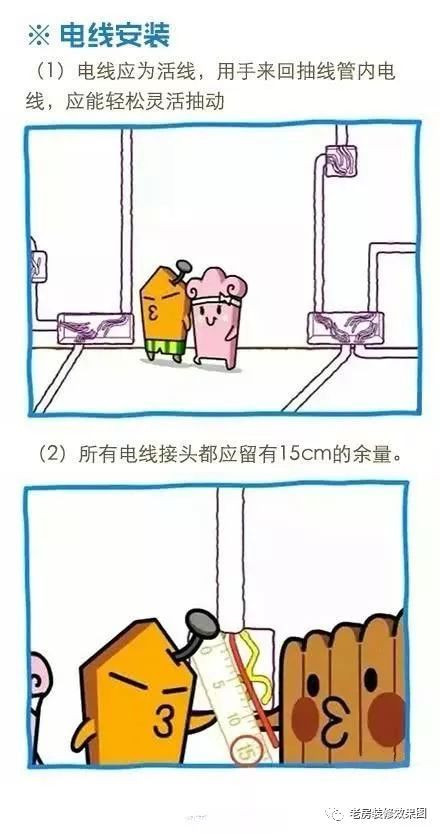

（1）电线应为活线，用手来回抽管内电线，应能轻松灵活抽动；

（2）所有电线接头都应留有15cm的余量；

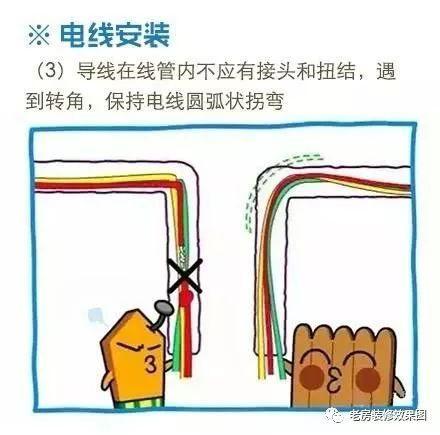

（3）导线在线管内不应有接头和扭结，遇到转角，保持电线圆弧状拐弯；

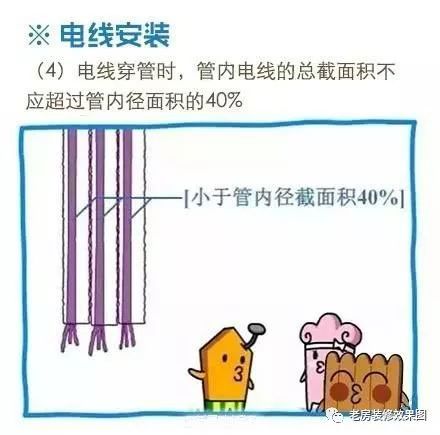

（4）电线穿管时，管内电线的总面积不应超过管内经面积的40%。

4、水管分布：

（1）水管与电源、燃起管间距≥50mm，另外，管材表面无硬伤划痕，软管无死管。

（2）冷人水管的出水弯头应在同一平面同一高度，左热右冷，相聚10~50cm，并处在下水口的正上方。

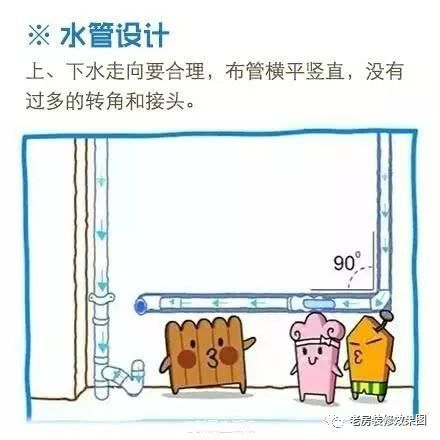

5、水管设计：

上下水走向要合理，布管横平竖直，没有过多的转角和接头。

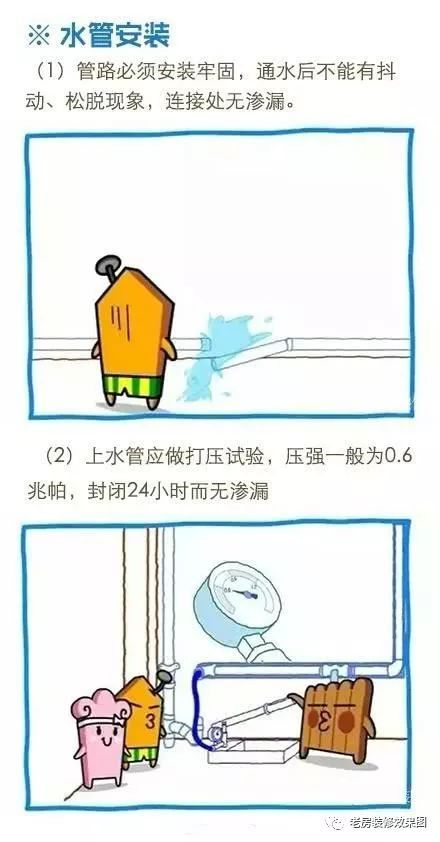

6、水管安装：

（1）管路必须安装牢固，通水后不能有抖动、松脱现象，连接处无渗漏；

（2）上水管应做打压试验，压强一般为0.6兆帕，封闭24小时无渗漏；

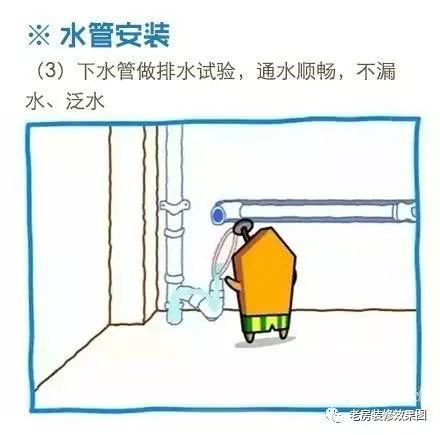

（3）下水管做排水试验，通水顺畅，不漏水、泛水。
