双联开关是装修中经常用到的，双联开关就是用两个单刀开关经过串联之后的电路。双联开关通常用在楼梯，这样可以省电。双联开关如果接不好线，日后很有可能出现各类故障，甚至出现漏电现象，给业主的生命安全造成威胁。下面小编带大家了解一下双联开关接线图。

一、双联开关接线图

1、双联开关在我们的生活中十分常见。大家可能并不一定知道什么是双联开关,双联开关接线图是两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换。双联开关又称双控开关。这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。

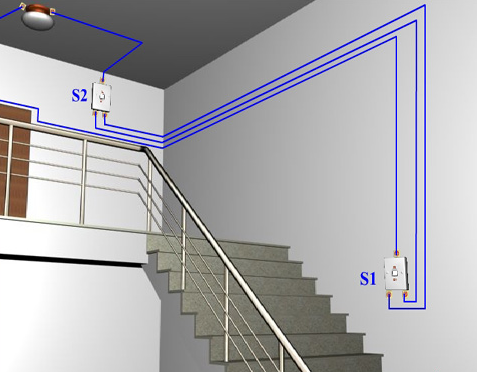

2、双联开关接线图一般用于楼梯(在楼上或楼下都能控制中间的灯的开关)和卧室在门口和床头都能控制灯的开关。随着声光控的普及双联开关在楼梯间的运用减少,主要是在卧室和别墅的楼梯使用。

二、双联开关怎么接线

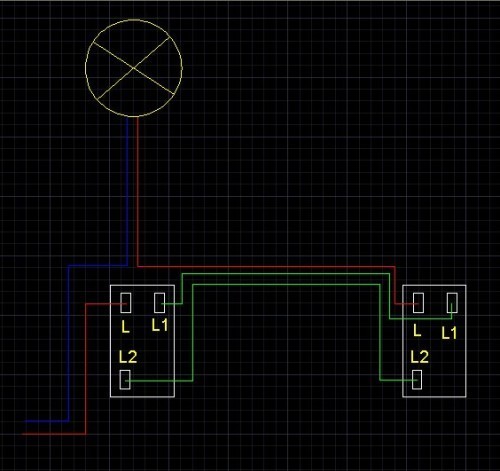

1、首先我们要准备两个双联快关,这种开关和普通的一样,它有三个接线柱,一般主接线是用L代替,副接线柱命名为L1L2或者两个L2(具体参照产品说明书)主接线柱的意思是可以任意连接两个副接线柱之一。

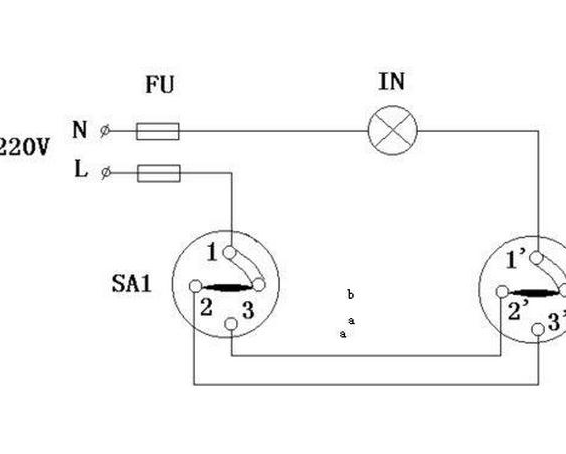

2、首先看看电路图。相信是比较容易看懂的,两个开关的副接线柱是直接用导线连接的,而主接线柱是连接电路的火线和通过灯泡连接零线的。

3、下面我说一下这个接线法的要点在于灯泡要接在零线上。这样只要灯灭了灯泡上的线是不带电的换灯泡的时候更安全。而如果接反了就不安全了。这样如果回家按开关的时候灯不亮不要来回多次按开关,而是把开关复位,然后更换灯泡。当然也必须注意保证自己不能直接和大地接触防止触电。

4、于上面这种接线法相对的还有一种接线法,这种接线法接线的位置是副接线接火线和零线,而主接线柱接灯泡和另一个主接线柱连接。虽然这种方法节约导线但是不推荐这种方法,因为你不能保证灯灭的情况灯泡是不是带电的,所以换灯泡一定要确保自己不是和大地导电的。

5、下面说道的双联开关接线图的布局。如果开关是用于卧室一个是至于门口,一个至于床头。在楼梯间则是一个在楼上或者楼下,方便开关。

6、后说道如果你需要3个位置的控制的话也是能实现。你需要一个额外一个两个双联开关在一起的的开关,他们的两个主接线柱接的是第1个开关的副接线柱。它们的副接线柱则是两联连接到一起的,这样两个接线柱再次连接下一个双联开关的副接线柱。这些中间这个开关就能起到第三个开关的作用。

希望大家看了今天的文章都能够把双联开关接好，这样在日后的使用过程当中能避免很多不必要的麻烦。以上就是小编为大家介绍的双联开关接线图，双联开关怎么接线内容，想要了解更多精彩家装资讯，请继续关注。
